감지기 배치
방화셔터 감지기 배치
방화셔터 선을 따라 감지기와 모터를 놓고, 필요하면 배선까지 함께 그립니다.
핵심키
- 시작
- OT_DET → W 방화셔터
- 선 선택
- 셔터 선 클릭·빈 곳 클릭 영역 선택·바로 Enter 도면층 전체
- 배치 설정
- 일반/아날로그·8M 이상·자동/수동 배선·Space 배치 확정

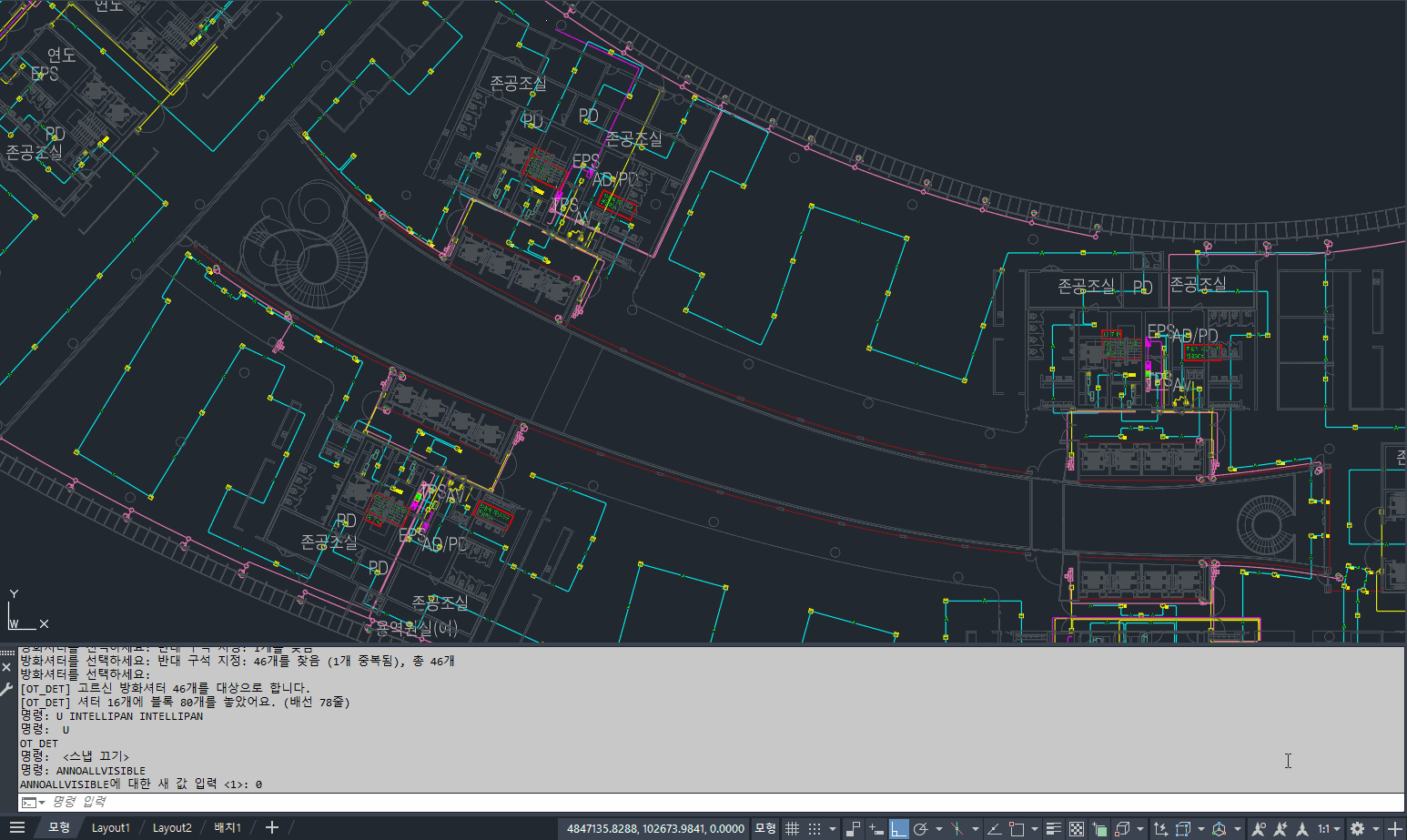

사용 영상
사용 순서
- OT_DET → W를 눌러요.
- 방화셔터 선을 골라요: 클릭으로 하나씩 고르거나 빈 곳 영역으로 고르고 Enter를 눌러요 (바로 Enter는 도면층 전체).
- 창에서 일반/아날로그, 8M 이상, 자동/수동 배선을 골라요.
- 처음이면 [등록] 버튼으로 방화셔터 도면층과 감지기·모터 블록을 도면에서 하나씩 클릭해 등록해요.
- 자동 배선이면 프리셋·가닥수·모터선 도면층을 고르고 [배치]를 눌러주세요.
꼭 확인할 점
- 셔터 도면층 전체를 대상으로 할 때 같은 도면층에 다른 선이 섞였는지 먼저 확인하세요.
- 원본 셔터 선은 자르지 않습니다.
문제 해결
셔터 선이 선택되지 않습니다.
등록한 셔터 도면층의 선만 선택됩니다. 선의 도면층을 확인합니다.
