피난유도선 그리기

찍은 경로나 계단실 사각형을 따라 방향 화살표 피난유도선을 만듭니다.

공개 기능명령: OT_FLOW

핵심키

시작
Q 직선경로·W 계단실·E 통로 폭·Enter 마지막 방식
생성 후
Q 방향반전·W 해치·E 구간끊기·R 반대편 생성·Enter 완료·Esc 취소

사용 영상

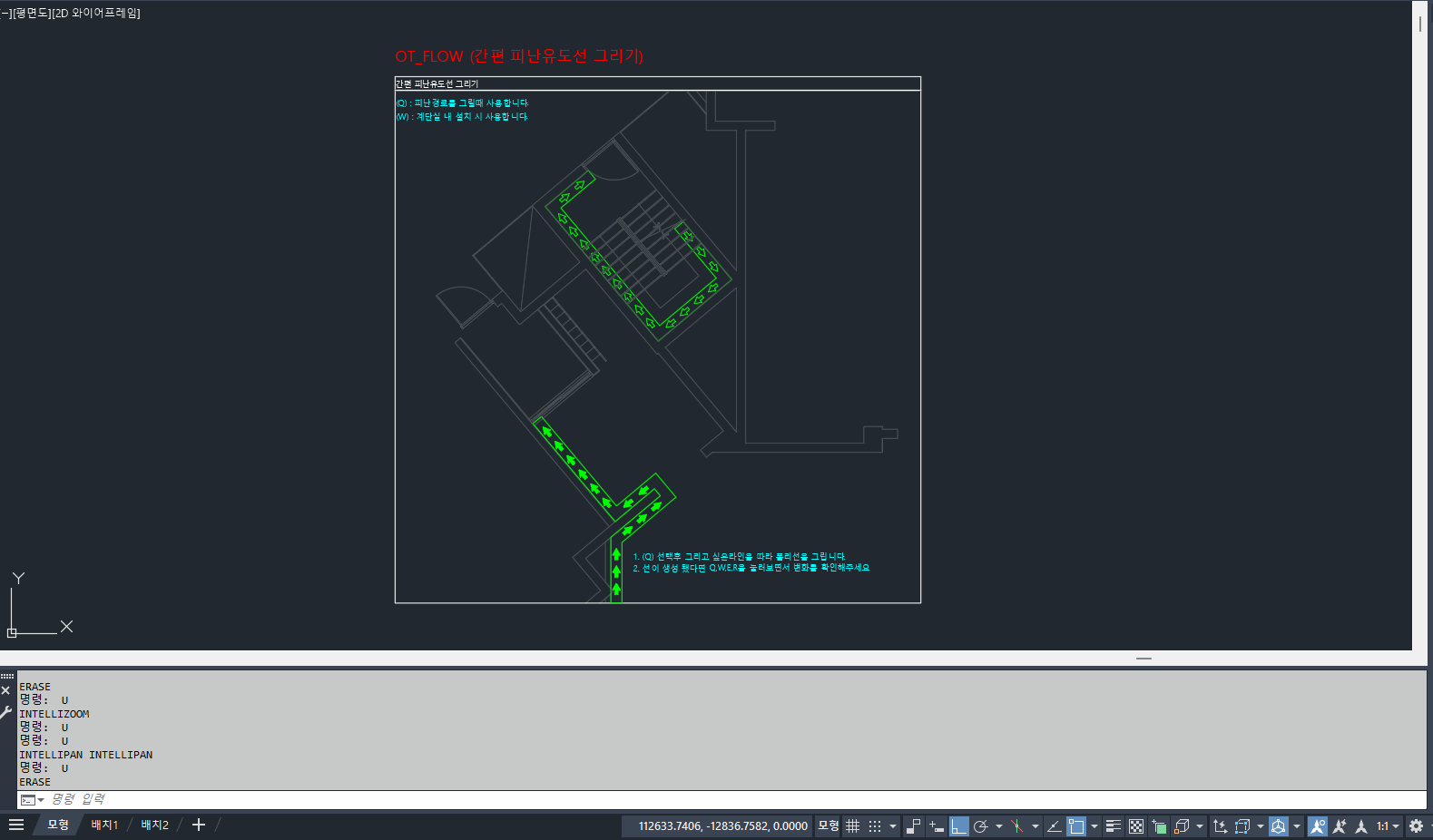

Q 직선 경로점을 이어 찍은 경로에 피난유도선을 만드는 과정입니다.
OT_FLOW 직선 경로 작성 과정

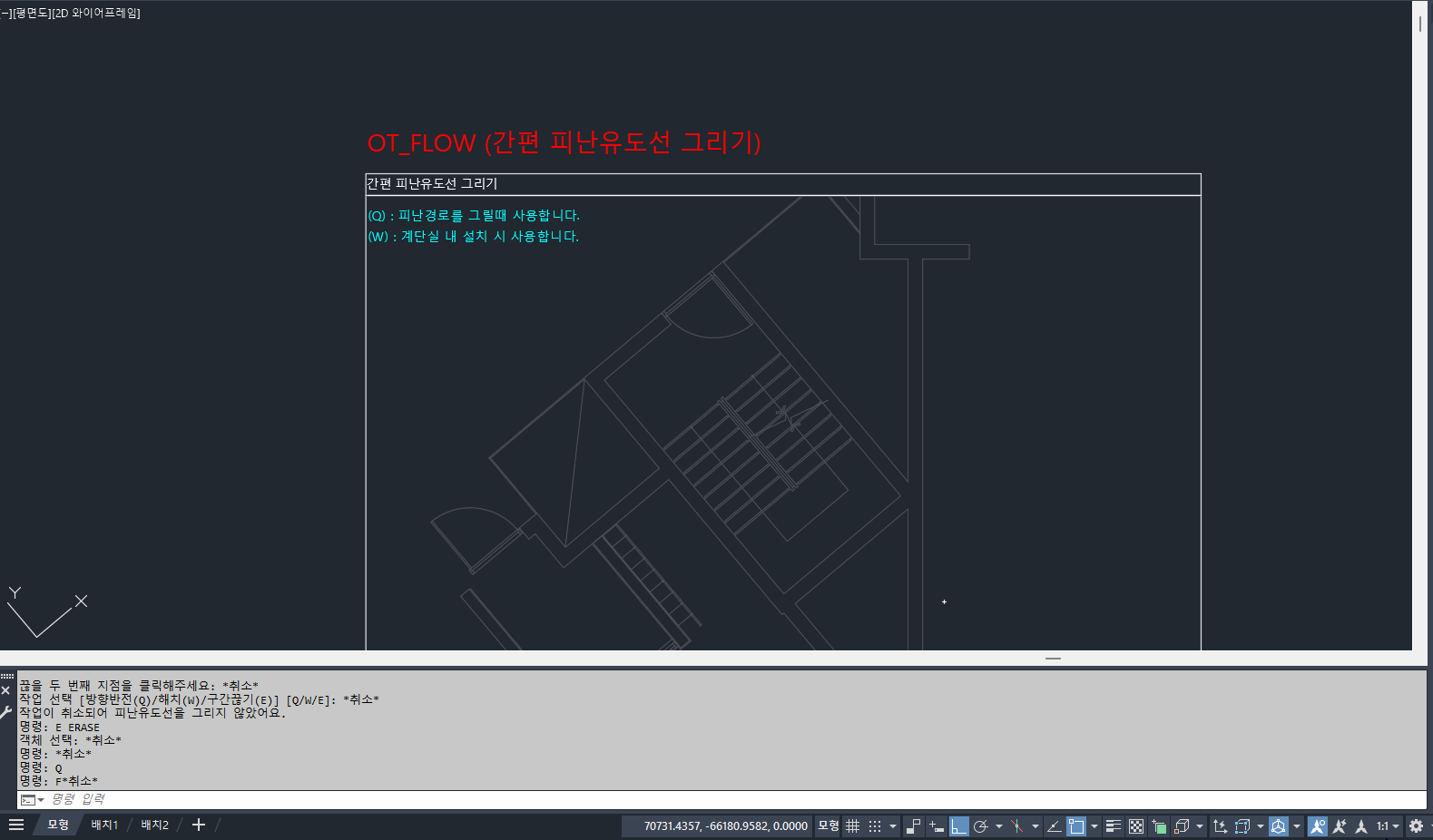

W 계단실계단실 사각 범위에 피난유도선을 만드는 과정입니다.
OT_FLOW 계단실 작성 과정

사용 순서

  1. OT_FLOW를 입력하고 Q(직선경로) 또는 W(계단실)를 눌러요 (Enter는 직전 방식 유지).
  2. • Q 직선경로: 시작점을 클릭하고, 꺾이는 점들을 차례로 클릭한 뒤 Enter로 끝내요.
  3. • W 계단실: 사각형의 대각선 두 구석을 클릭해요.
  4. 화살표가 그려지면 Q·W·E·R로 모양을 고쳐요 (키를 누르면 바로 반영돼요).
  5. Enter를 누르면 완료되고, Esc를 누르면 방금 만든 선을 지우고 취소해요.

키·옵션 자세히

시작 E 통로 폭
첫 점과 두 번째 점을 클릭하면 두 점 거리가 통로 폭이 됩니다(기본 300). 폭을 정한 뒤 다시 Q/W를 묻습니다.
생성 후 Q 방향반전
화살표 진행 방향을 반대로 바꿉니다.
생성 후 W 해치
해치를 켜거나 끕니다.
생성 후 E 구간끊기
끊을 첫 번째 지점과 두 번째 지점을 클릭하면 그 사이를 지웁니다. 계단실은 두 점 사이 중 짧은 쪽을 지웁니다.
생성 후 R 반대편 생성
Q 직선경로에서만 됩니다. 찍은 선의 반대편으로 옮겨 그립니다. 경로 길이가 바뀌어 이전에 끊은 구간은 초기화됩니다.

꼭 확인할 점

  • EX-피난유도선 도면층에 그려집니다.
  • 사각형이 통로 폭의 2배보다 작으면 계단실을 만들지 않습니다.

문제 해결

Esc를 눌렀더니 화살표가 사라졌습니다.

생성 후 Esc는 전체 취소입니다. 다시 그린 뒤 Enter로 끝냅니다.

화살표가 통로 반대편에 생깁니다.

직선경로에서 생성 후 R을 누릅니다.
