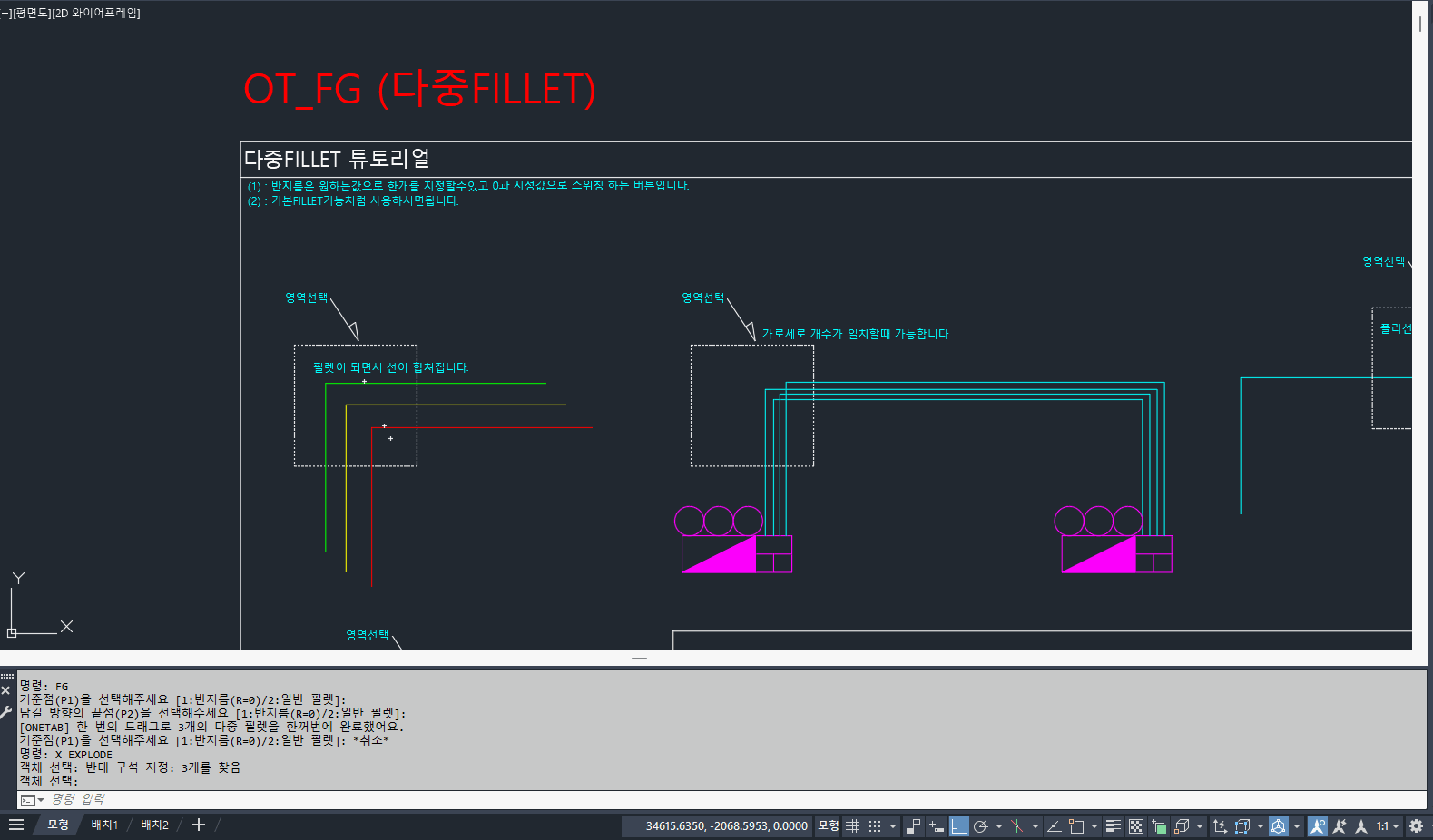

다중 필렛

키·옵션 자세히

1 반지름 (첫 점 입력 중)

반지름 입력 창이 뜹니다. 숫자를 입력하면 그 반지름으로 바뀌고, 그냥 Enter를 누르면 0과 마지막 반지름(처음 150)이 번갈아 바뀝니다. 값은 다음 실행에도 기억됩니다.

1 반지름 (두 번째 점 입력 중)

입력 창 없이 0과 마지막 반지름이 바로 바뀌고, 첫 점부터 다시 묻습니다.

2 일반 필렛

AutoCAD 기본 FILLET입니다. 지금 설정한 반지름으로 실행됩니다.

어떤 선끼리 짝이 되나

첫 점에서 사각형 테두리를 가로로 따라간 길과 세로로 따라간 길이 있습니다. 두 길에서 각각 처음 만나는 선끼리 첫 번째 쌍, 그다음 만나는 선끼리 두 번째 쌍이 됩니다. 그래서 여러 가닥 배선도 엇갈리지 않고 안쪽부터 차례로 이어집니다. 한 번 쓴 선이나 폴리선은 같은 드래그에서 다시 쓰지 않습니다.

가로·세로 개수가 같을 때

영역을 지나는 가로 선과 세로 선의 개수가 같으면 순서대로 1:1로 잇습니다. 이미 ㄱ자로 꺾인 폴리선 여러 개를 한 번에 잡으면, 각 폴리선이 자기 모서리끼리 다시 연결됩니다. 반지름만 바꿔 모서리를 다시 만들 때 씁니다.

가로·세로 개수가 다를 때 (예: 가로 2 · 세로 1)

같은 폴리선의 가로와 세로는 서로 잇지 않고, 그다음에 만나는 다른 선과 잇습니다. 예를 들어 ㄱ자 폴리선 옆에 세로선이 하나 더 있으면, 폴리선의 가로 다리가 그 세로선에 연결되고 원래 세로 다리는 떨어져 나갑니다. 배선을 옆 선으로 갈아탈 때 씁니다.

서로 다른 폴리선끼리

두 폴리선의 다리끼리 짝이 되면 두 폴리선을 하나로 이어 붙입니다.

떨어져 있거나 지나친 선

두 선이 서로 닿지 않으면 늘려서 만나게 하고, 교차해 지나쳤으면 남길 쪽만 두고 잘라서 모서리를 만듭니다.

연결 결과

반지름이 0보다 크면 모서리에 호를 넣고, 0이면 직각으로 붙입니다. 이어진 선과 호는 폴리선 하나로 합치고, 가장 긴 선의 레이어를 따릅니다.

기존 필렛 호

선끼리 한 쌍이라도 연결되면 영역 안의 호 객체는 지우고 새 반지름으로 다시 만듭니다. 폴리선 모서리에 들어 있던 호도 새 반지름으로 바뀝니다.

선과 호가 교차할 때

선끼리 짝이 하나도 없을 때만 영역 안에서 선과 호, 호와 호가 교차하는 곳을 찾아 연결합니다. 반지름이 150인 호는 기존 필렛으로 보고 이 대상에서 뺍니다.
